DZSF振动直线筛
产品简介：DZSF直线筛为双振动电机驱 动,是一种具有国际先进水平的中小型多层筛分机械,可单层或多层使用，最多可达到五层,筛框一般为木制结构。
产品介绍：
{

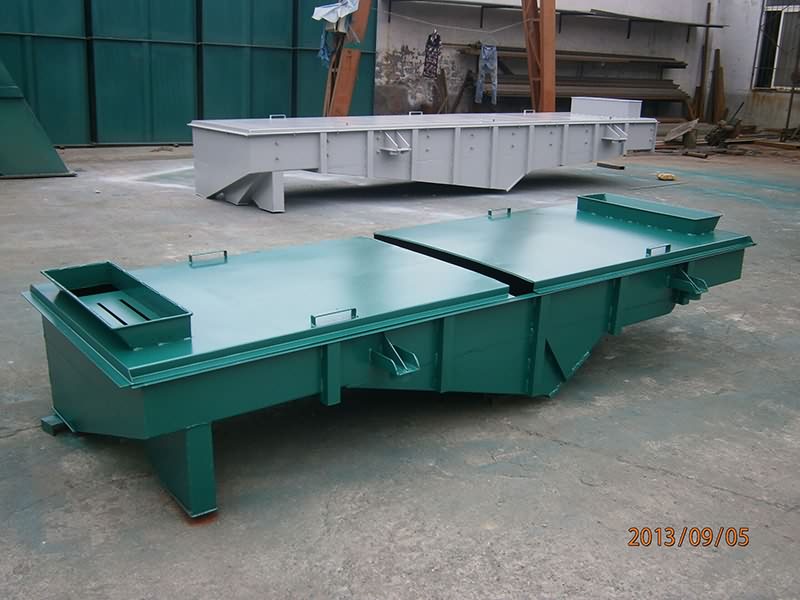

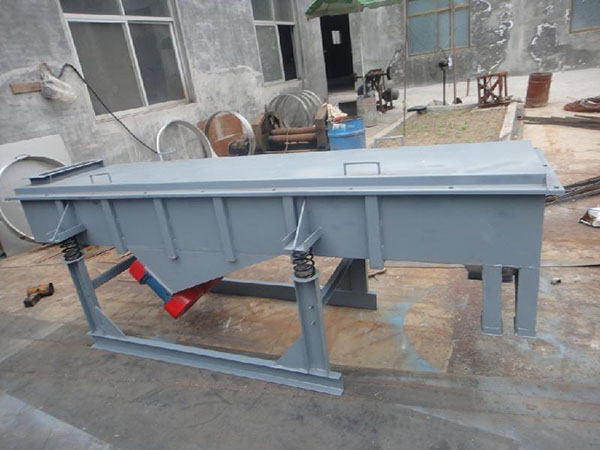

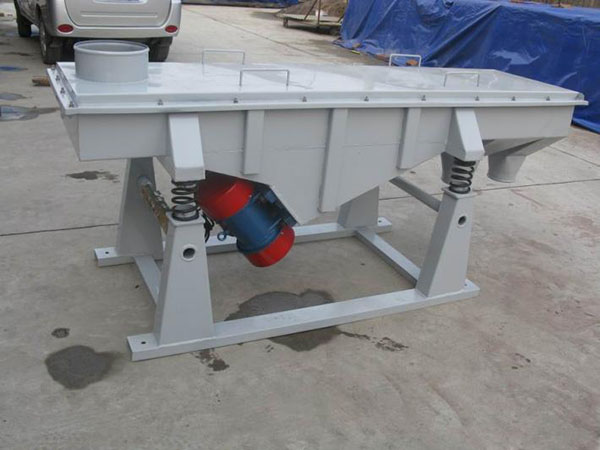

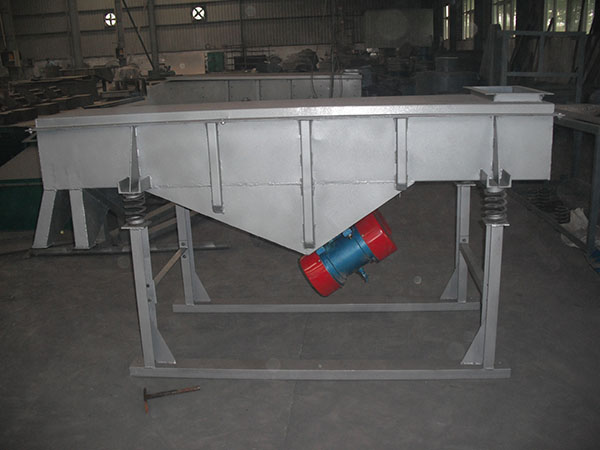

DZSF振动直线筛为双振动电机驱 动,是一种具有国际先进水平的中小型多层筛分机械,可单层或多层使用，最多可达到五层,筛框一般为木制结构，如果筛孔比较大，产量要求较高时筛框可制成钢 质结构，若筛分腐蚀性物料，与物料接触部分采用不锈钢制作。直线振动筛(直线筛)配用的振动电机的安装方式可分为下振式和侧振式，减振器安装方式可分为座 式和吊挂式。还可以根据用户需要进行特殊设计
DZSF直线振动筛工作原理:
该系列直线筛为双振动电机驱动，利用振动电机激振的原理工作。当两台电机作同步、反向旋转时，其偏心块所产生的振动力在平行于电机轴线的方向相互抵消，在 垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在振动力和物料自重力的联合作用下，使物料在筛面上被 抛起跳跃式向前作直线运动，以合理匹配筛网达到筛分的目的,这就是直线振动筛的实际工作原理
DZSF直线筛适用范围：
DZSF系列直线振动筛广泛应用于冶金粉末、化工、粮食、医药、肥料、磨料、陶瓷、煤炭、耐火材料、建筑材料等粉体及中小粒度物料的分级或分选。尤其适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分，最大给料粒度不大于10mm.
直线振动筛技术参数
| 型号 | 筛面尺寸(mm) | 筛面层数 | 网孔尺寸(目/in) | 处理量(t/h) | 振次(min) | 双振幅(mm) | 电机功率(kw) | 振动方向角(°) | 外形尺寸(长×宽×高)(mm) |
| ZSF520 |
1 2 3 1 2 3 4 5 6 |
2-200 | 0.05-5 | 960 | 6-7 | 2×0.4 | 45-60 | 2140×808×848 | |
| 2ZSF520 | 500×2000 | 0.05-5 | 960 | 6-7 | 2×0.4 | 45-60 | 2199×808×878 | ||
| 3ZSF520 | 500×2500 | 0.03-5 | 1450 | 4-6 | 2×0.4 | 45 | 2256×808×938 | ||
| ZSF525 | 0.06-8 | 960 | 5-7 | 2×0.4 | 45-60 | 2642×808×848 | |||
| 2ZSF525 | 0.06-8 | 1450 | 4-6 | 2×0.4 | 45 | 2699×808×878 | |||
| 3ZSF525 | 0.06-8 | 960 | 6-8 | 2×0.75 | 45-60 | 2750×808×938 | |||
| 4ZSF525 | 0.1-15 | 1450 | 5-7 | 2×0.4 | 45 | 2813×808×1000 | |||
| 5ZSF525 | 0.08-15 | 1450 | 5-7 | 2×0.4 | 45 | 2883×808×1060 | |||
| 6ZSF525 | 0.07-15 | 960 | 6-8 | 2×0.75 | 45-60 | 2953×808×1120 | |||
| ZSF1020 | 1000×2000 | 1 | 0.12-20 | 960 | 6-8 | 2×0.75 | 45-60 | 2152×1320×900 | |
| 2ZSF1020 | 2 | 0.11-20 | 960 | 5-7 | 2×0.75 | 45-60 | 2219×1320×960 | ||
| 3ZSF1020 | 1000×2000 | 3 | 2-200 | 0.10-2 | 960 | 5-7 | 2×0.75 | 45-60 | 2286×1320×1030 |
| 4ZSF1020 | 4 | 0.07-15 | 960 | 4-8 | 2×0.75 | 45-60 | 2353×1320×1100 | ||
| 5ZSF1020 | 5 | 0.07-15 | 960 | 4-8 | 2×1.5 | 45-60 | 2420×1320×1160 | ||
| 6ZSF1020 | 6 | 0.07-15 | 960 | 4-8 | 2×1.5 | 45-60 | 2487×1320×1220 | ||
| ZSF1025 | 1000×2500 | 1 | 0.1-15 | 1450 | 5-7 | 2×0.4 | 45 | 2203×1320×900 | |
| 2ZSF1025 | 2 | 0.08-15 | 1450 | 5-7 | 2×0.4 | 45 | 2269×1320×960 | ||
| 3ZSF1025 | 3 | 0.07-15 | 960 | 6-8 | 2×0.75 | 45-60 | 2336×1320×1030 | ||
|
ZSF830 2ZSF830 3ZSF830 |
800×3000 |
1 2 3 |
0.1-20 | 960 | 6-8 | 2×0.75 | 45-60 | 3080×1098×1120 | |
| 0.1-20 | 960 | 6-8 | 2×0.75 | 45-60 | 3140×1098×1180 | ||||
| 0.1-20 | 960 | 6-8 | 2×1.5 | 45-60 | 3200×1098×1240 | ||||
| ZSF1030 | 1000×3000 | 1 | 0.1-20 | 960 | 6-8 | 2×0.75 | 45-60 | 3152×1340×1120 | |
| 2ZSF1030 | 2 | 0.1-20 | 960 | 6-8 | 2×1.5 | 45-60 | 3219×1340×1120 | ||
| 3ZSF1030 | 3 | 0.1-20 | 960 | 6-8 | 2×1.5 | 45-60 | 3286×1340×1120 | ||
| ZSF1224 | 1200×2400 | 1 | 0.1-23 | 960 | 6-8 | 2×0.75 | 45-60 | 2480×1520×1100 | |
| 2ZSF1224 | 2 | 0.1-23 | 960 | 6-8 | 2×0.75 | 45-60 | 2540×1520×1160 | ||
| 3ZSF1224 | 3 | 0.1-23 | 960 | 6-8 | 2×1.5 | 45-60 | 2600×1520×1220 |
